HC-312音樂控制器的主要功能是通過處理咪頭和音頻頭的聲音信號，解析出聲音的頻譜對應關系，利用音頻信號進行LED燈的花樣的實時控制。不需要專業的控制器和控臺就能實現燈由聲動的規律變化。

HC312音樂控制器的供電范圍適應5V~24V寬電壓，能夠配合絕大部分LED燈具工作電壓同時供電，不需要額外增加供電電源。其音頻信號支持外接音頻插孔和控制器內部的咪頭采集2種模式，當音頻信號接頭空置時，輸入信號由內置的咪頭采集轉化。當音頻接頭有信號輸入時，則輸入信號自動轉化為音頻接頭的輸入信號。HC312音樂控制器支持1-12路控制信號輸出，每路支持10-200像素點驅動。

控制按鍵使用說明

外部的三個控制按鍵分別為：MODE按鍵，+ 按鍵，- 按鍵。

上電時，默認為斷電前的狀態模式。通過按MODE鍵實現通道數量、點數、亮度、花樣選擇等功能，通過“+/-”選擇，5秒后自動保存選項進入花樣狀態。

上電后按MODE鍵，燈具亮紅色，首先進入通道選擇。通過“+/-”按鍵，通道在4-12通道之間選擇，通過通道所帶燈具的亮滅判斷。

再次按MODE鍵，燈具亮綠色，進入點數選擇狀態。通過按“+/-”按鍵，點數在10-200點之間選擇，通過通道所帶燈具LED亮滅判斷。

再次按MODE鍵，燈具亮白色，進入燈具亮度調節模式。通過按“+/-”按鍵，燈具在7~255亮度調節(亮度調節步進為8)。

再次按MODE鍵，進入花樣選擇模式時。初始花樣為進入模式選擇時運行的花樣，然后通過“+/-”按鍵控制選擇的花樣。一共有10種左右花樣可選。

同時按“+/-”按鍵 1秒以上，進入自動循環播放所有花樣模式，每個花樣間隔時間大約30秒。

備注：本顏色說明以燈具RGB順序說明。不同的燈具RGB通道順序不一樣，呈現的顏色不一定一致。

信號強度調節

在切換輸入信號后，由于信號強度不一樣，可以調節信號強度旋鈕來調節最佳的LED顯示狀態，也可以通過調節此旋鈕來消除環境噪音對輸入信號產生的誤差顯示。

輸出信號

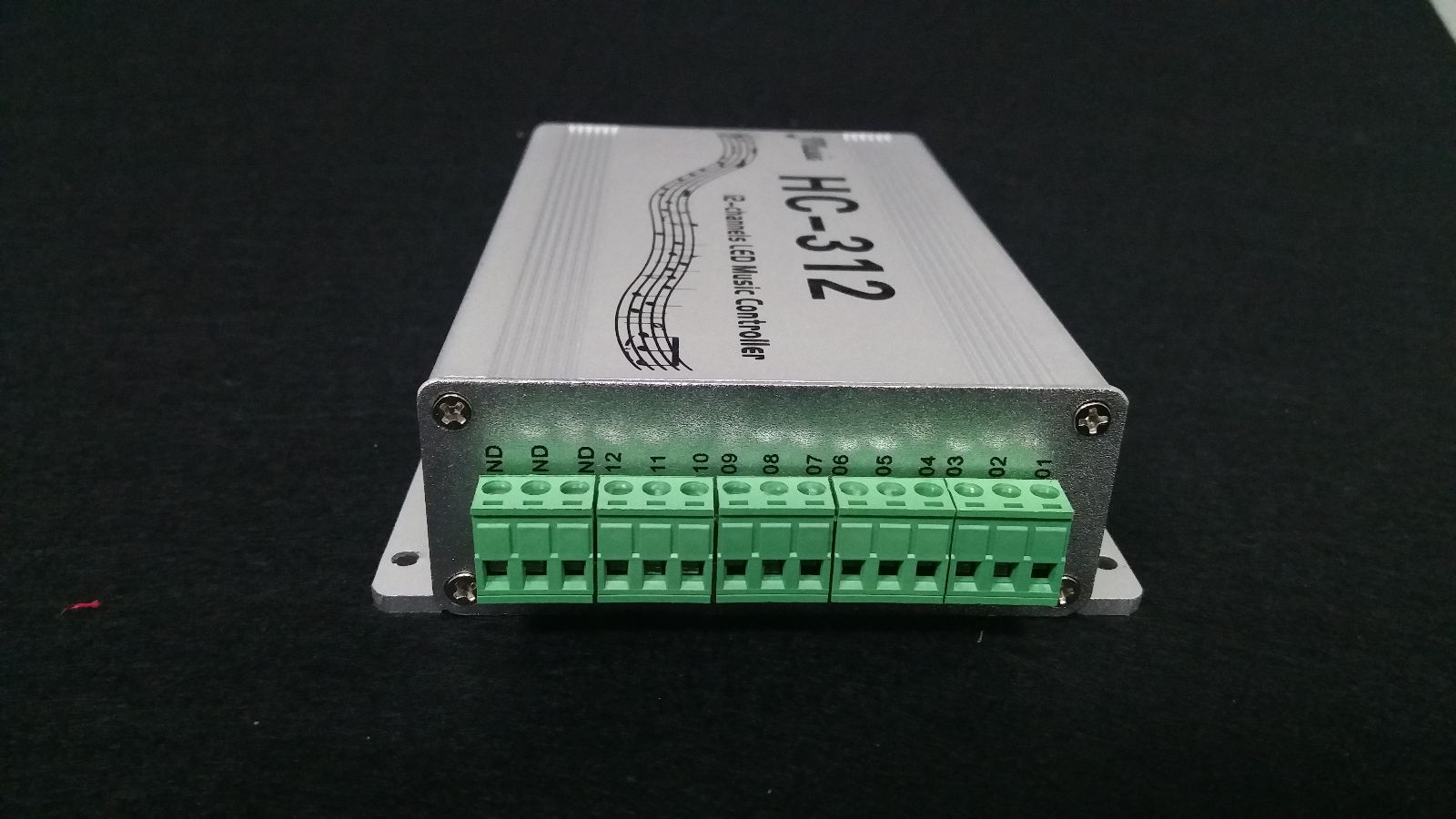

控制器有最多12通道的輸出控制，輸出端子的1~12號為信號輸出端子，13~15號端子為LED燈的接地端子，輸出信號由單片機引腳根據聲音頻率進行變化，映射LED的變化速度和花樣。

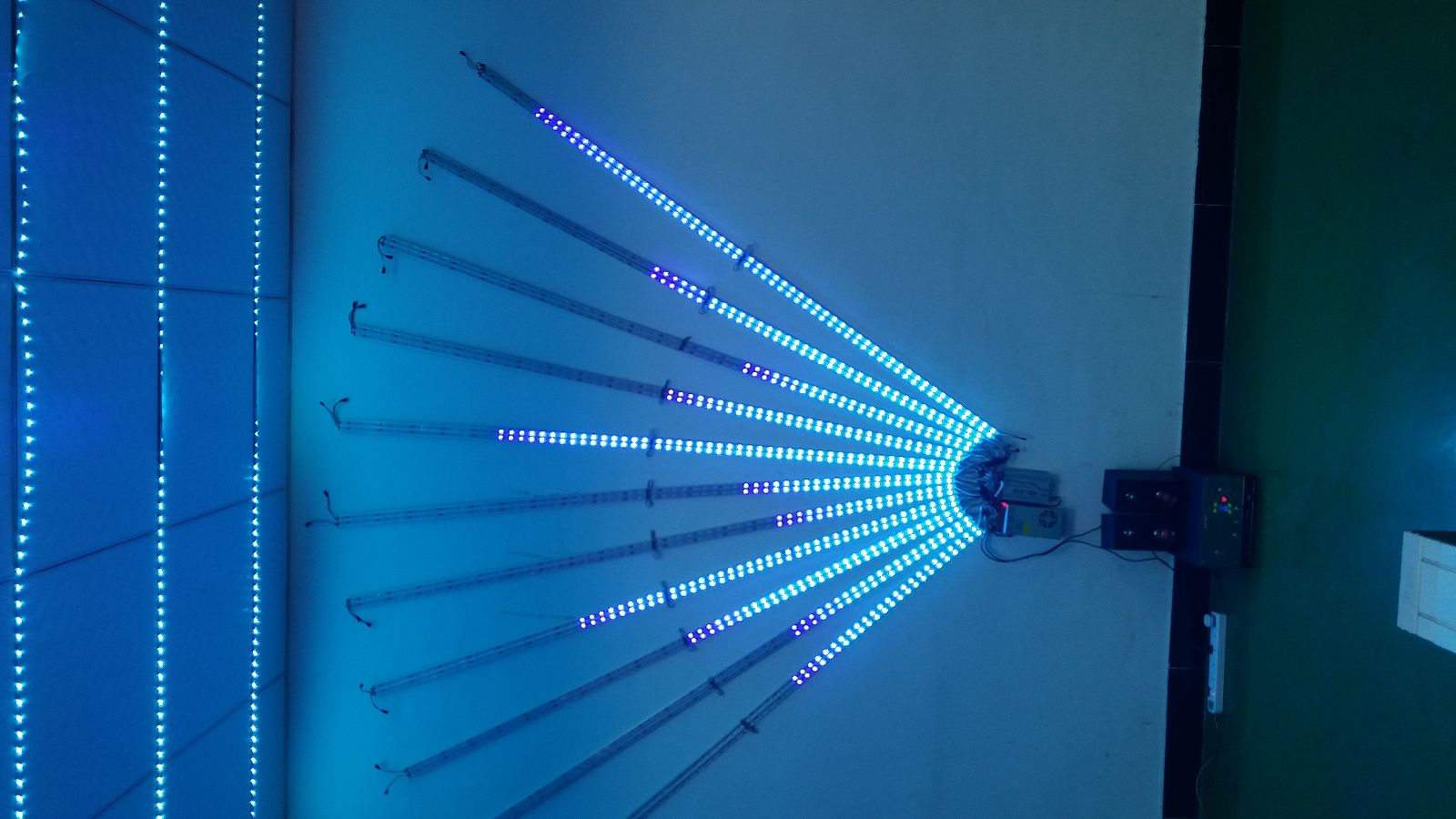

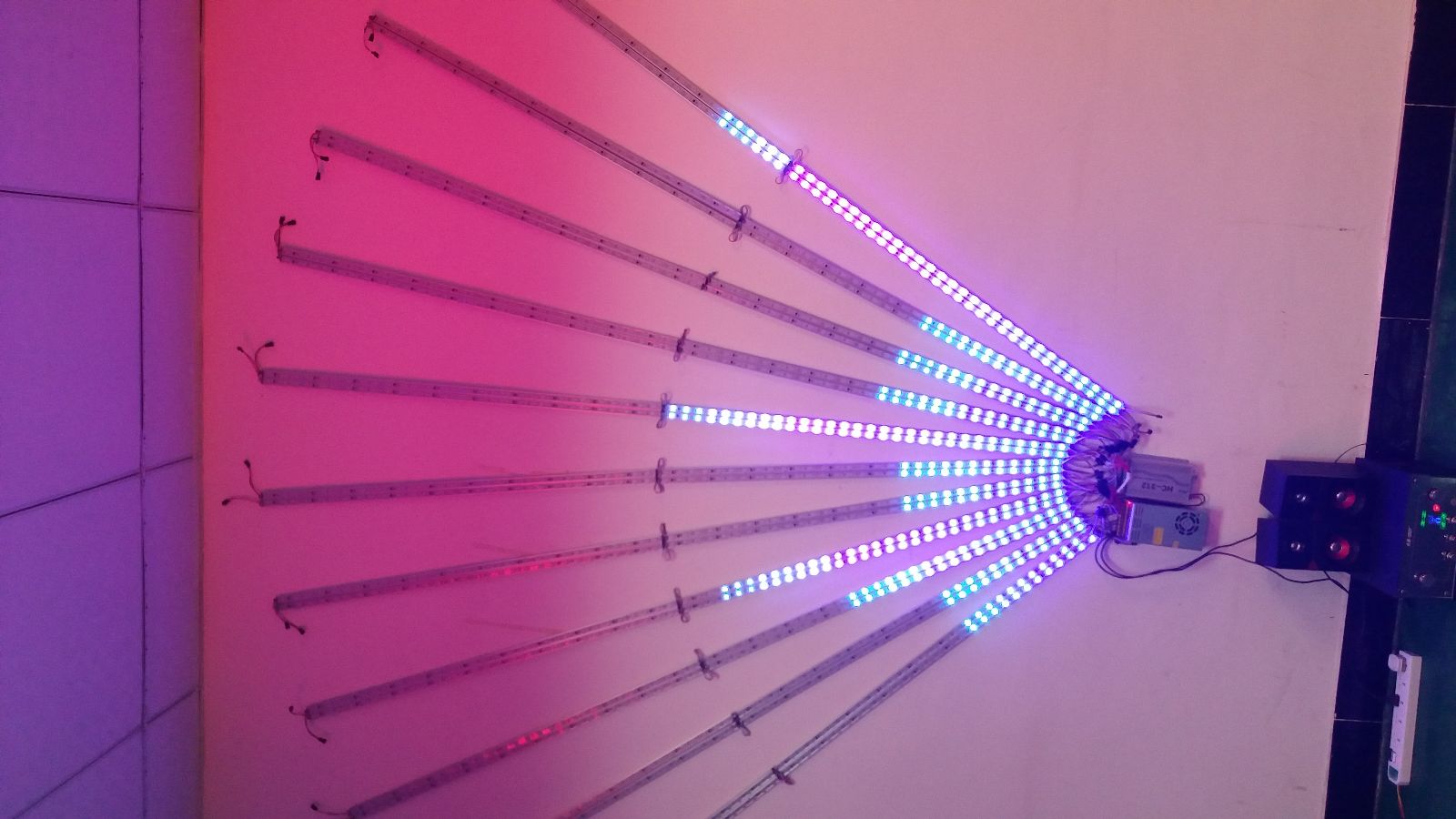

控制安裝和調試步驟

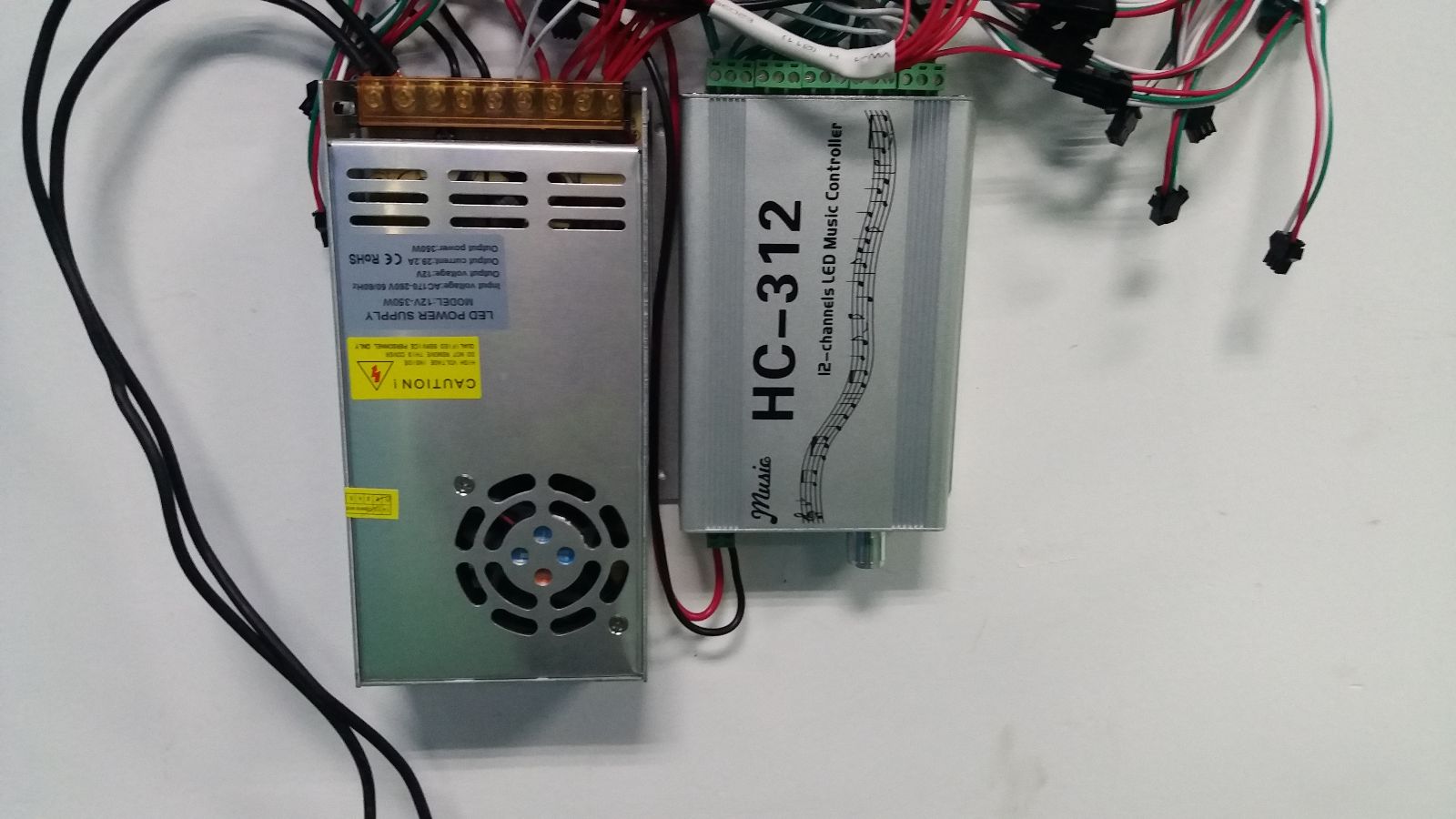

1、將控制器固定在需要安裝的合適位置，包括供電電源的安裝，可以根據LED燈的供電來選擇供電電源電壓，因?yàn)榭刂频妮斎腚妷悍秶?V~24V。也可以選擇雙電源供電，兩個電源必須共地。

2、連接好控制的電源線，連接好LED的電源線，若是雙電源供電請檢查共地線是否連接。

3、將LED的信號線依次順序插入信號端子。

4、若需要連接外部音頻信號，則可以用音頻線插入音頻接口，自動切換到外部信號輸入，然后調節信號強度旋鈕，在沒有聲音輸入的情況下，LED顯示無信號狀態。

5、根據需要按鍵轉變模式，再設置“+/-”按鍵。
