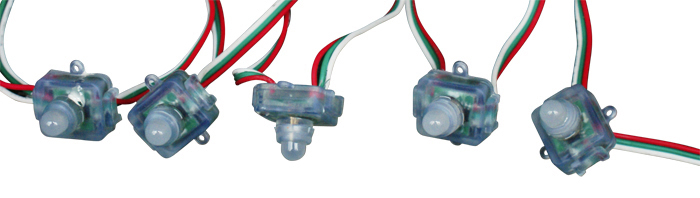

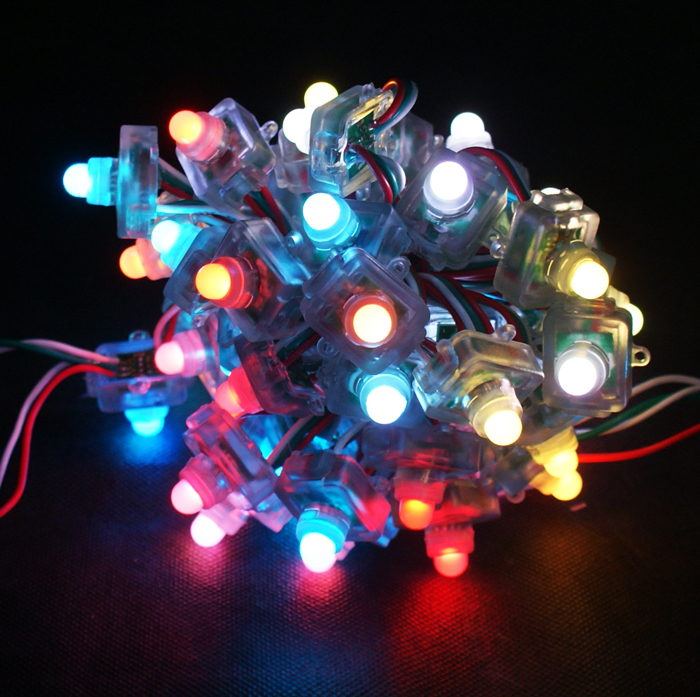

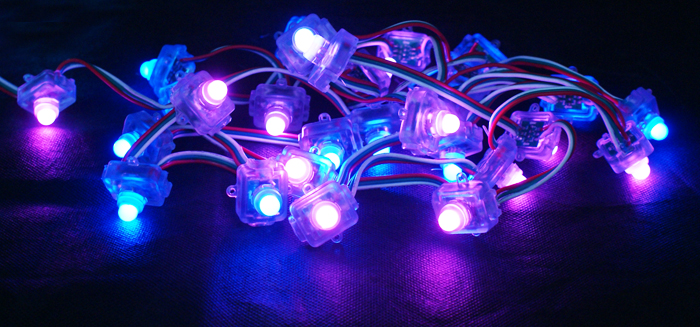

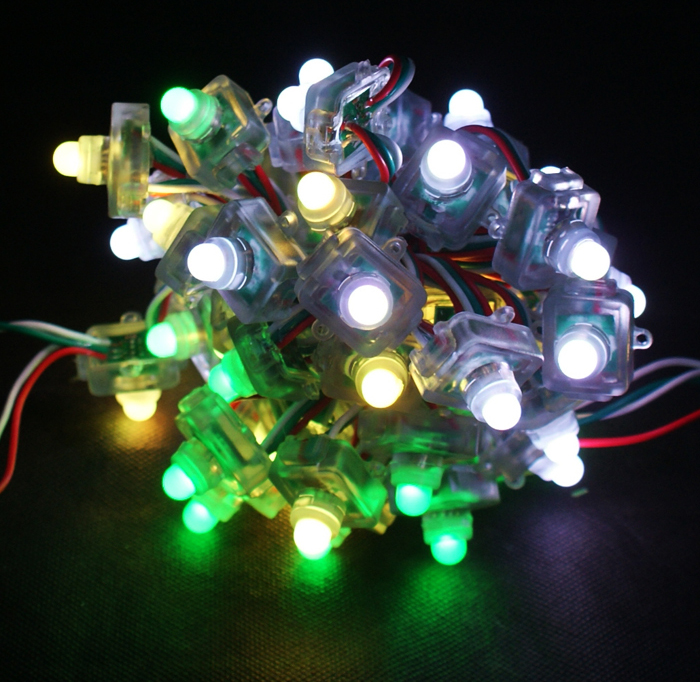

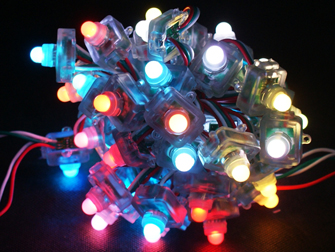

產品型號：全彩燈串HC-F5V-F12
電壓：5V
IC型號：WS2811S（串聯）/WS2821A（并聯）
最大功率：0.3W/顆

LED工作電流：15-18mA。

燈珠規格：F8插腳 RGB
每串長度：50個/串
板寬：15mm??? 數量：400個/包

FPCB顏色：綠色

包裝方式：防靜電包裝

防水級別：IP68可選

工作溫度：-40℃ ~ 60℃

貯存溫度：-50℃ ~ 80℃

光源壽命：50000小時

端子頭：3PIN

防水LED燈串特點：

1、LED防水燈串化繁為簡、隨心所欲，充分發揮點光源優勢，任意組合，體現隨意性，讓LED外露發光字、大型戶外LED廣告招牌制作更簡單！

2、特殊卡口設計，打孔后直接安裝，安裝時間迅速，保證可靠連接的同時徹底擺脫手工焊接，避免LED受到潛伏性損傷，極大縮短制作周期，有效降低安裝維護成本，減少不良損耗，徹底解決LED工程維護難的狀況！

3、各種板材打孔均可使用（例如電解板，鋁塑板，鐵板，不銹鋼板等）！

4、采用臺灣大功率LED芯片，光照強、光色一致性佳、色彩飽和度好、壽命長、衰減低等特點，保證產品品質！

5、產品優秀科學的防水（IP68）抗壓性能，保證產品的戶外使用！

6、采用并聯接線，打破傳統“一燈不亮，全燈皆不亮”的缺點！

?

7、LED燈雙向取、裝分離式設計，不需懂電路，不需懂防水工藝，就可以自己更換LED，讓維護變得簡單，徹底解決LED工程維護難的問題，同時燈珠附有一年免費保修的增值售后服務！

8、省電，平均一個戶外的字大約300--400顆LED燈，耗電量為15瓦左右，也就是說每天點亮8小時，8天耗電大約1度！

9、能夠讓用戶在更加安全的環境下使用，非常適合戶外發光字、招牌和家居裝飾照明的應用，并且增大可視距離！

10、智能化控制系統，可產生漸變、跳變、追逐等效果，并可實現異步和同步控制，隨意排列，滿足不同用戶要求！

二、防水LED燈串規格：

1、50顆一串；

2、工作電壓：DC5V，并聯供電，可以隨意剪接；

3、防水LED燈顏色：紅，黃，蘭，綠，白。七彩整體漸變和全彩追逐掃描

4、全彩掃描可以做全彩招牌字，還可以做噴繪屏，跑動畫.跑文字.人體動畫等客戶想要的效果，也可與電腦聯機，實現同步播放。

?

三、防水LED燈串用途：

用防水LED燈串做戶外發光字、戶外招牌更是彰顯品牌與時尚，大大提升商家規模與檔次。主要用于：星級酒店戶外招牌，酒店屋頂招牌，酒店外墻招牌，酒店門頭招牌，賓館外墻招牌，外墻LED穿孔字，KTV招牌，桑拿洗浴中心招牌，飯店招牌，店面招牌，門頭招牌，數碼廣場招牌，物業大廈招牌，購物廣場招牌等。

四、制作外露LED發光字的方法步驟：

1、LED戶外招牌制作需要工具：30W或40W電烙鐵、焊錫、電鉆、膠槍、螺絲刀等

2、LED戶外招牌制作需其它材料：成型烤漆鐵皮字（最好在當?shù)刭?gòu)買以減少運輸費用）、電線（我廠可以提供）、LED招牌專用電源（DC5V，我廠可以提供）。

3、鉆孔：把外購的成型鐵皮字固定到合適的位置，用電鉆鉆孔（9mm），間距根據戶外牌制安裝的高度和制作成本而定的，一般LED中心間距為：10—30mm，間距赿小，亮度赿高，成本越高。

4、插燈：把鉆好的孔清理干凈，逐一放燈。

5、連線：有已經制作好并連線的防水LED燈串，每串有預留的線頭，一般紅色的接到電源的正極，黑色的線頭接到LED專用電源的負極，電源最好放置在防水電源箱中。

6、測試?yán)匣喊阉械腖ED連好之后，檢查處理不亮的，然后進行老化測試48小時。

7、運輸?shù)浆F(xiàn)場，搭腳手架現場安裝。

?

五、使用注意事項
1、戶外防水LED每串的電壓是直流5V，電流約為18-20毫安。

2、請使用輸出電壓為直流5伏的電源。

3、防水LED電源功率的計算：例如，輸出電壓為5V30A的電源可以安裝LED燈的數量：30＊5／0.1＝1500個LED燈，即大約24串防水LED（50個一串），建議1200個LED用一個電源。

?

4、從電源引出的電線截面積不能低于4平方毫米（也可以2條2.5的）。

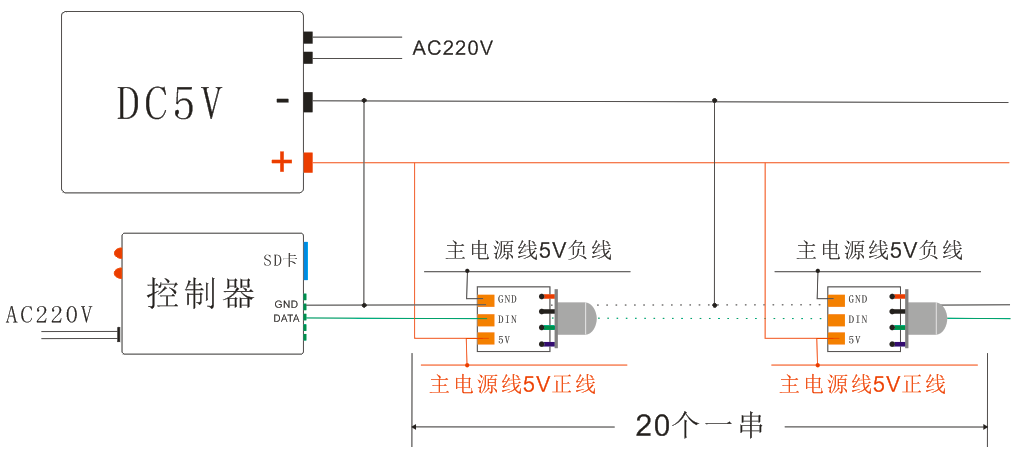

全彩外露燈串接線圖：
