WS2812C-2020

產品概要：: 產品概要：
產品型號：WS2812C-2020
電壓：5V
電流:5mA
電源電壓：+3.7~+5.3V
工作溫度：-40～+85
儲存溫度：-40~+85

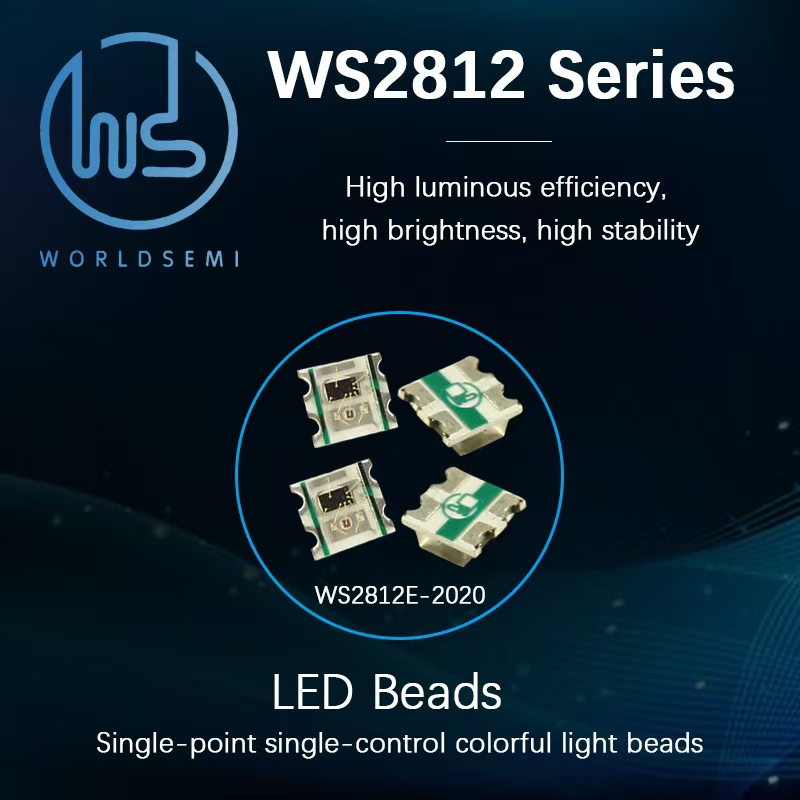

WS2812C-2020是一個集控制電路與發光電路于一體的智能外控LED光源；其外型采用最新的molding封

裝工藝，將IC與發光芯片封裝在一個2020的封裝尺寸中，每個元件即為一個像素點；像素點內部包含了智能數字

接口數據鎖存信號整形放大驅動電路，還包含有高精度的內部振蕩器和可編程定電流控制部分，有效保證了像素

點光的顏色高度一致。

數據協議采用單線歸零碼的通訊方式，像素點在上電復位以后，DIN端接受從控制器傳輸過來的數據，首先

送過來的24bit數據被第一個像素點提取后，送到像素點內部的數據鎖存器，剩余的數據經過內部整形處理電路整

形放大后通過DO端口開始轉發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit；像素點

采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅受限信號傳輸速度要求；高達 2KHz

的端口掃描頻率，在高清攝像頭的捕捉下都不會出現閃爍現象，非常適合高速移動產品的使用；280μs以上的

RESET時間，出現中斷也不會引起誤復位，可以支持更低頻率、價格便宜的MCU；LED具有低電壓驅動、環保

節能、亮度高、散射角度大、一致性好、超低功率及超長壽命等優點。將控制電路集成于LED上面，電路變得更

加簡單，體積小，安裝更加簡便。
